Symptômes : glitchs graphiques.

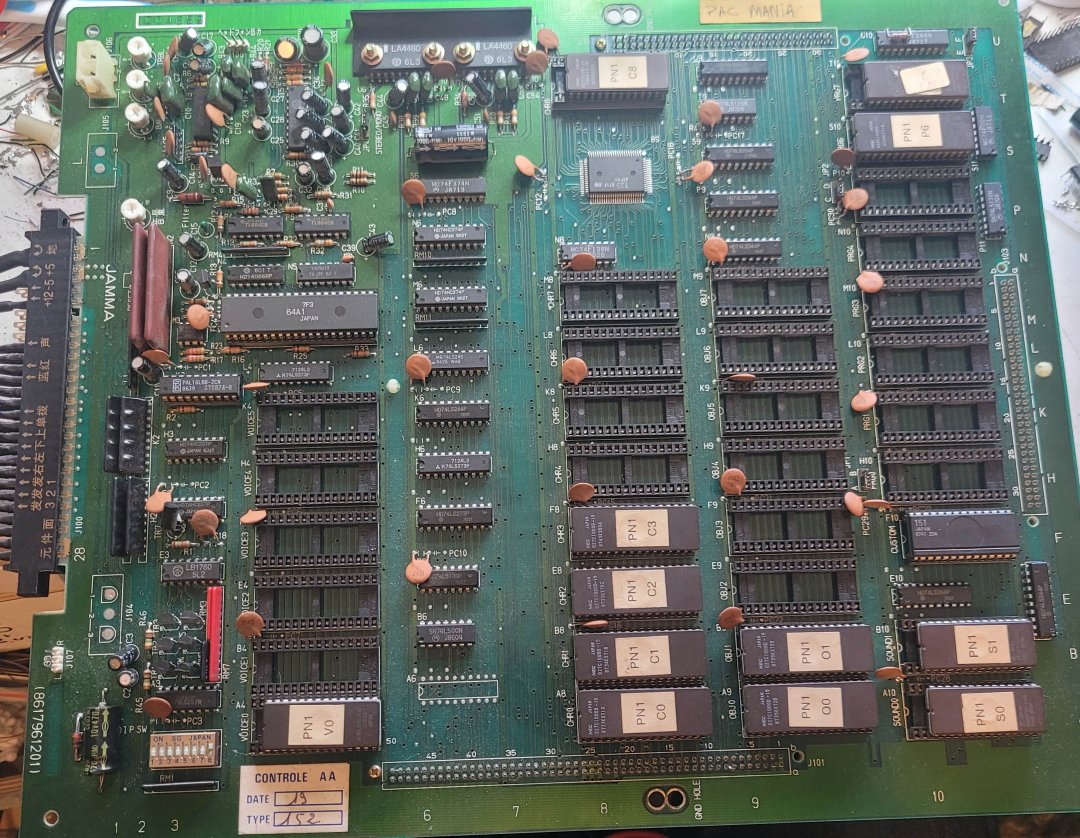

Le PCB (distribué en France et contrôlé par Avranches Automatique) est en très bon état, vierge de toute intervention :

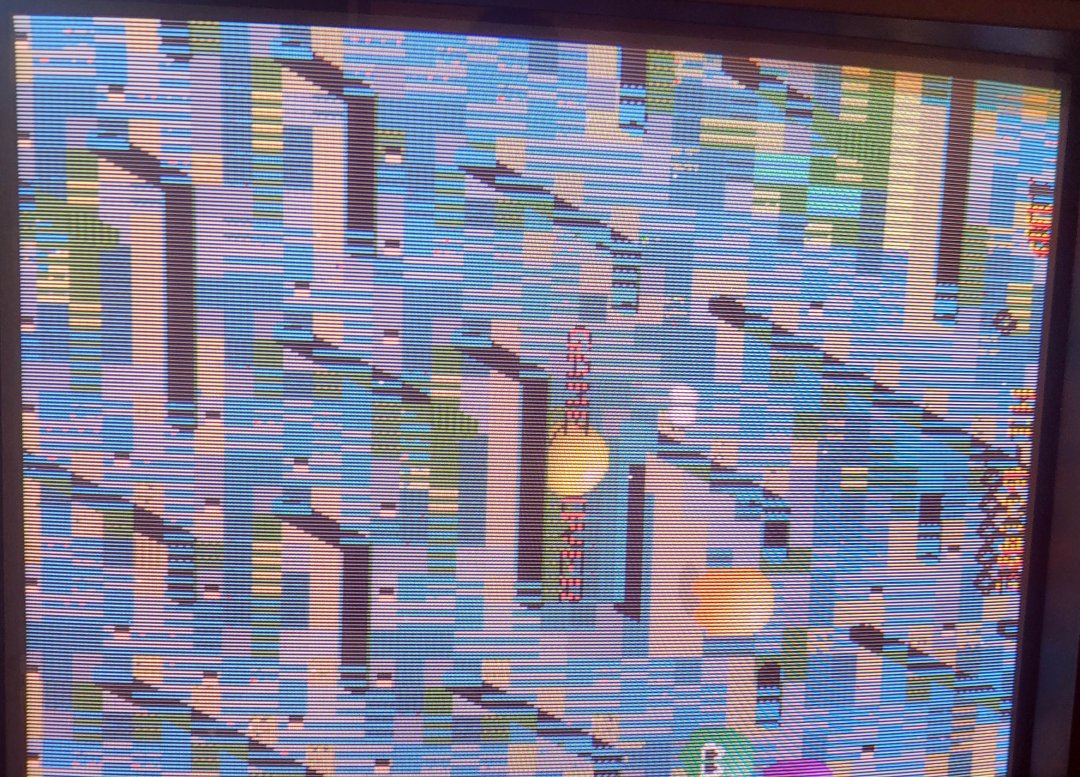

A la mise sous tension, le jeu démarre, avec du son, avec des sprites correctement dessinés, mais avec des décors d'arrière plan glitchés :

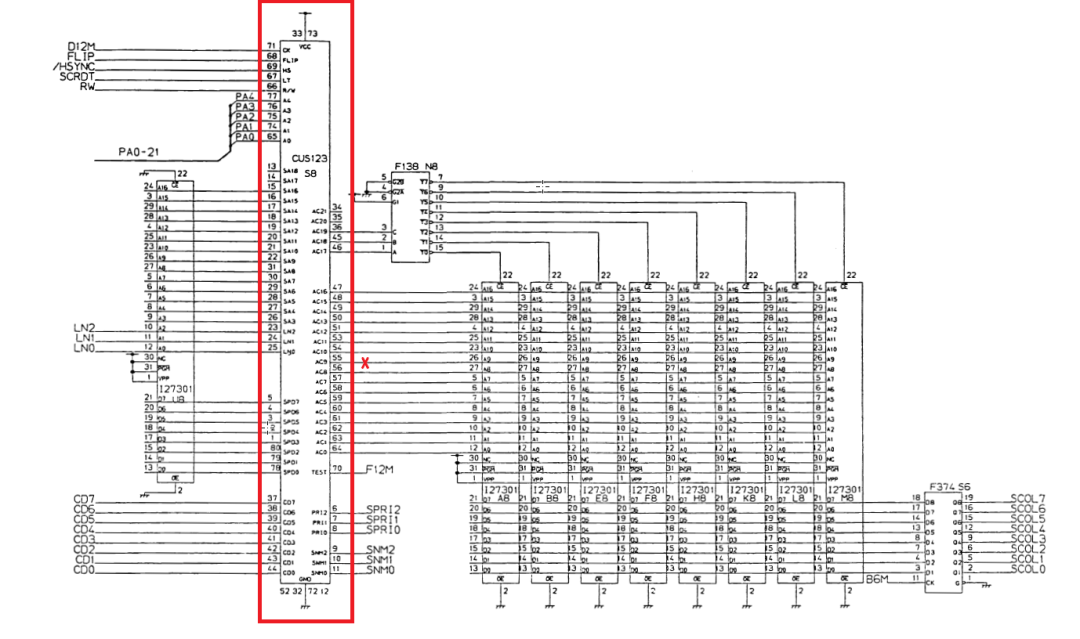

Les décors sont générés par ce circuit, construit autour du custom CUS123, un générateur de tiles similaire à celui que j'avais traité dans Metrocross :

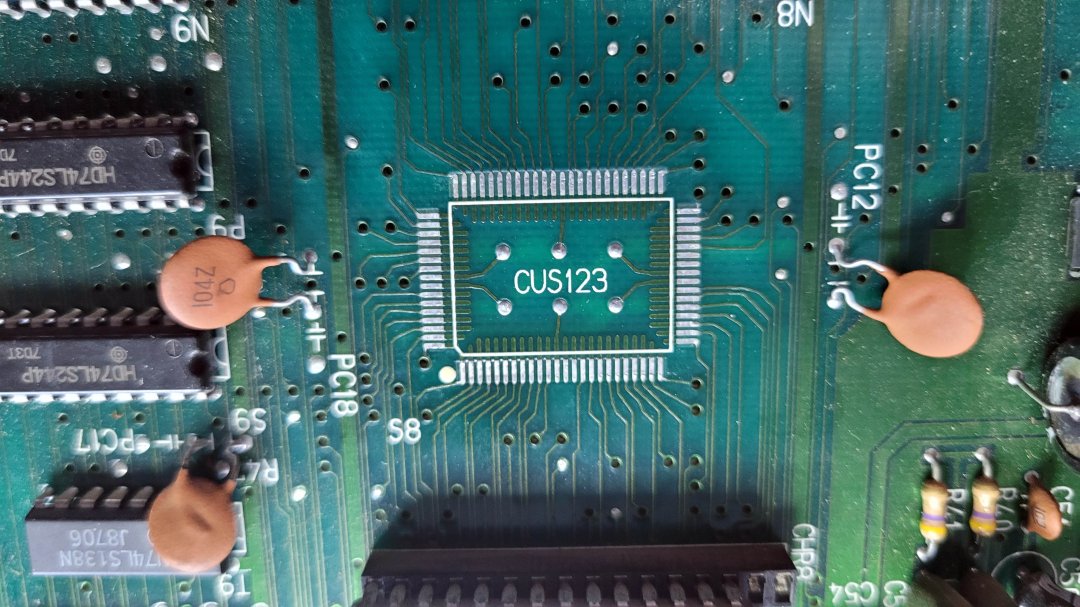

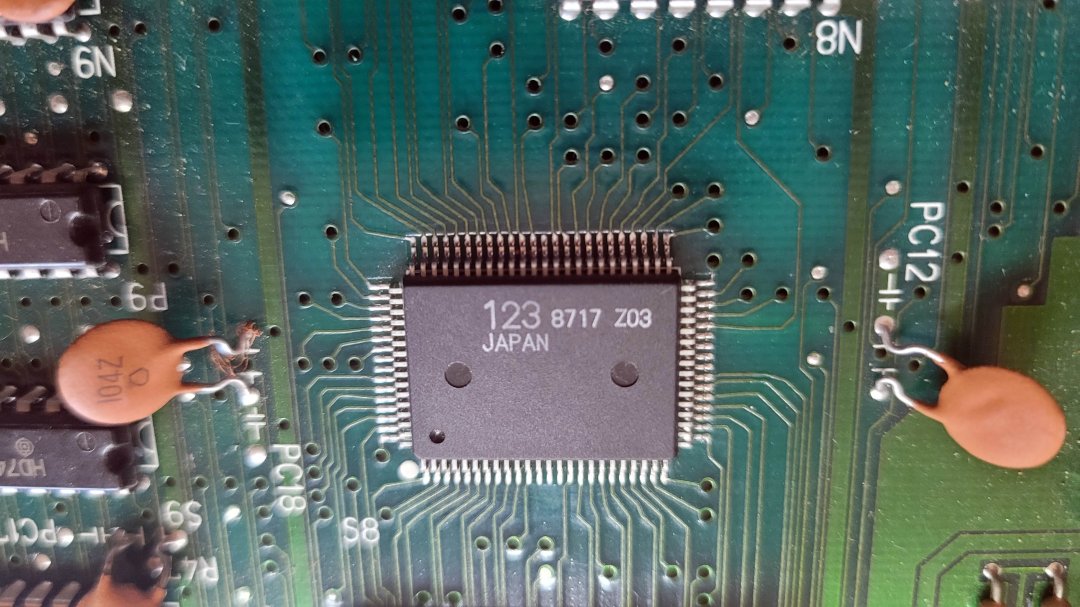

Après test, les EPROMs contenant les décors sont hors de cause. Mon principal suspect est donc le composant dédié :

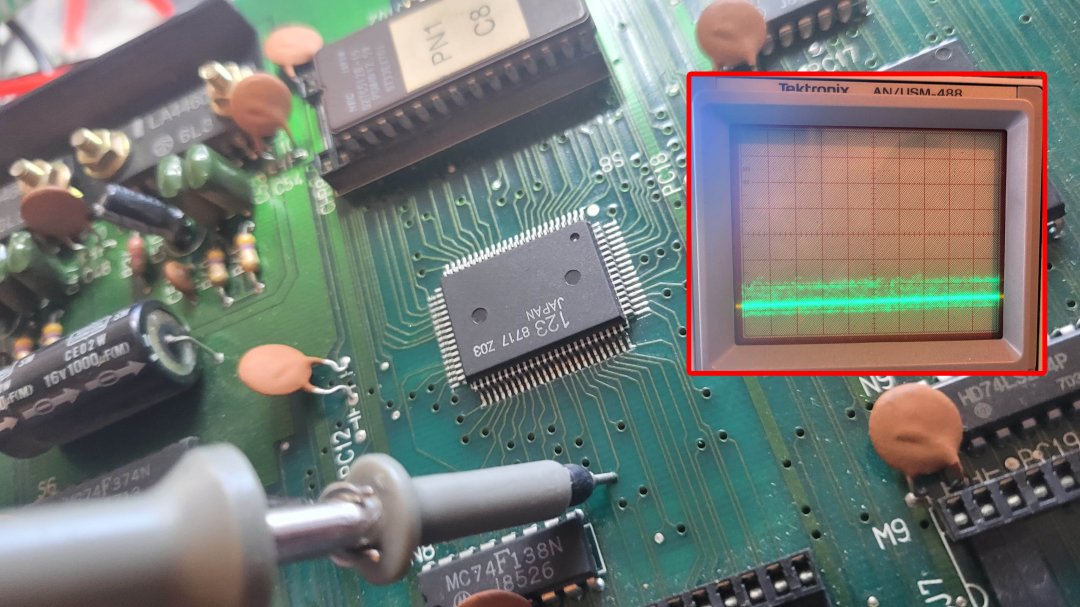

La ligne d'adresse AC9 (pin 55) en sortie du CUS123 est bloquée à l'état bas. C'est le cas de plusieurs autres lignes d'adresses :

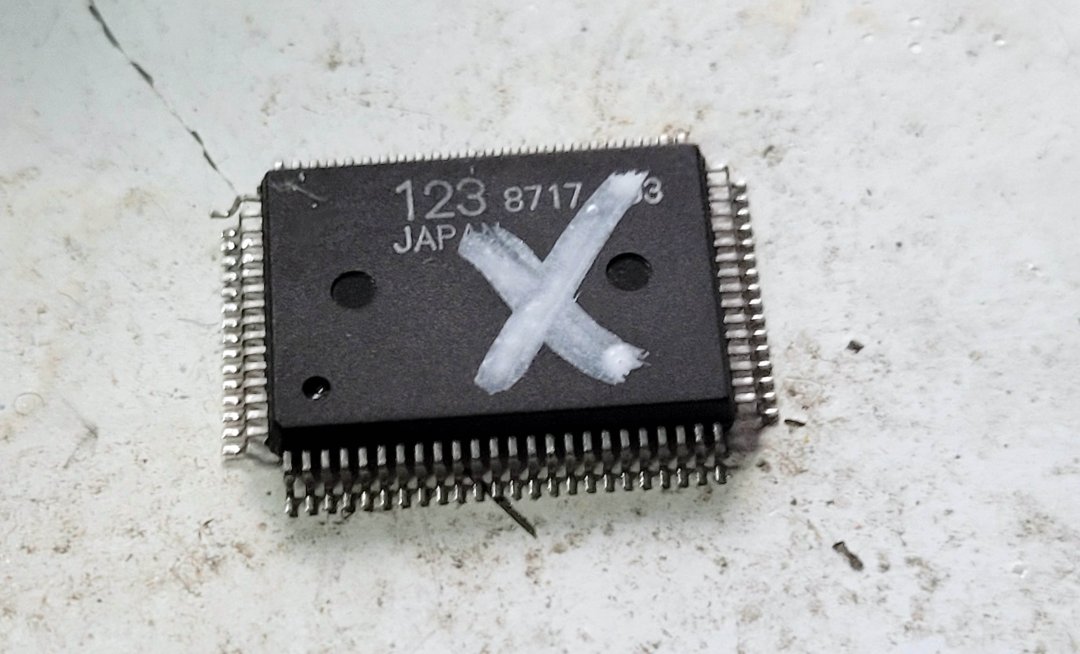

La suite, vous la connaissez déjà. Je retire le suspect :

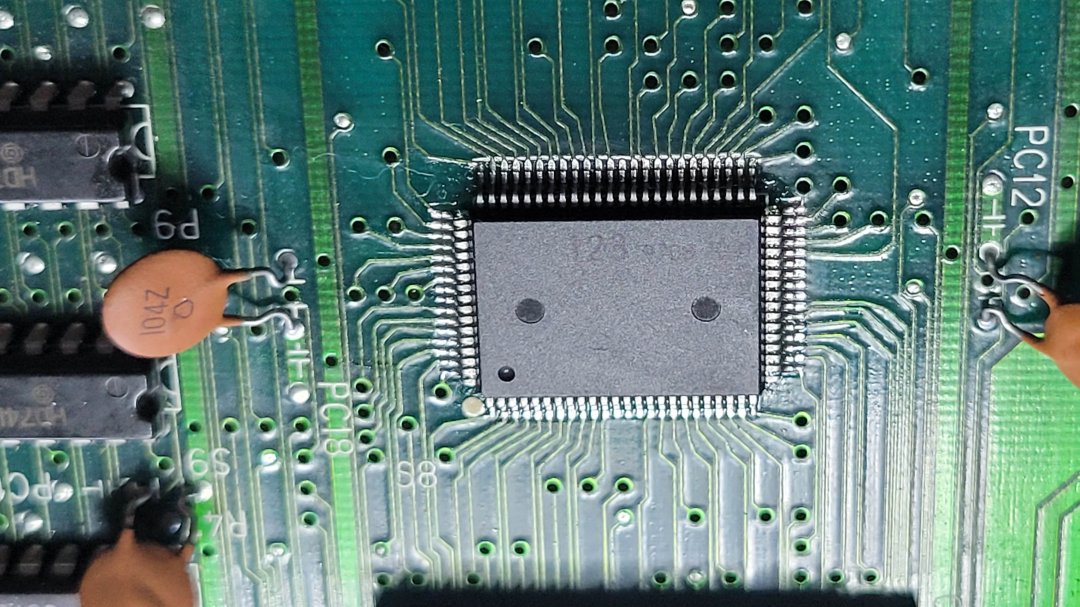

Je place un composant de remplacement, prélevé sur une autre carte Namco en panne :
Et les décors sont de retour, sans glitchs :
Notre Pac-Man préféré peut désormais sautiller dans un décor digne de ce nom.
Bilan :
1xCUS123 (Namco)
A dans 15 jours.
Je remercie mon ami Thomas Caboche pour la fourniture du composant dédié.
